It is a precision measuring instrument and is an excellent example of combination of linear measurement  and  angular  measurement  when  used  in  conjunction  with  gauge  blocks  (slipgauges).  It consists of a bar carrying a suitable pair of rollers set a known centre distance.  It is made of high carbon,  high chromium corrosion  resistant  steel,  suitably  hardened,  precision ground and stabilised.  Relief holes are provided for easy handling of sine bar and for reducing the weight of the sine bar.     It should be used on a grade A surface plate. Dial Gauge Workpiece l h                        Slip Gauges                     h Surface Plate Fig. 2.24 Sine bar        If l is the linear distance between the axes of the rollers and h is the height of the slip gauges, then sin   = h/l…

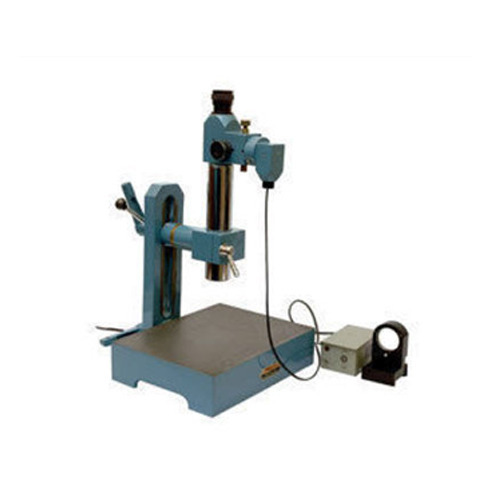

In this system, an illuminated scale is set in the focal plane of the collimating lens outside the field of view of a microscope eyepiece.  It is then projected as a parallel beam and st rikes a plane reflector below the instrument.  It is reflected, and refocused by the lens so that its image is in the field of view of the eyepiece.   The image falls, not across a simple datum line, but across a similar fixed scale at right angles to the illuminated image.  Thus, the reading on the illuminated scale measures angular deviations from one axis at 90 to the optical axis, and the reading on the fixed scale gives the deviation about an axis mutually at right angles to the other two.   This feature enables angular errors in two planes to be dealt with or more important, to ensure that the reading on a setting master and on the work is the same in one plane, the error being read in the other.  Thus, induced compound angle errors are avoided.  The setup consists of a lapped flat and reflective base above which the optical details are mounted in a tube on an adjustable bracket. In use, a master, either a sine bar or a group of combination angle gauges is set up on the base plate and the instrument is adjusted until a reading on both sides is obtained.  It is now replaced by the work, a gauge block to give a good reflective surface being placed on the face to be checked.  The gauge block can usefully be held in place with elastic bands.  The work is now slowly rotated until the illuminated scale moves across the fixed scale, and is adjusted until the fixed scale reading is the same as on the setting gauge.   The error in the work angle is the difference in the two readings on the illuminated scale.

It is an optical instrument used for the measurement of small angular differences.  It is essentially an infinity telescope and a collimator combined into one instrument. Principle of Autocollimator: If a point source of light O is placed at the principal focus of a collimating lens, it will be projected as a parallel beam of light.  If this parallel beam now strikes a plane reflector which is normal to the optical axis, it will be reflected back along its own path and refocused at the source O. If the plane reflector is now tilted through some small angle „‟, the reflected parallel beam will turn through 2, and will be brought to a focus at O1, in the focal plane, a distance x from O.  .  If the ray passing through the geometric centre of the lens is considered, as it is, unaffected by refraction, it can be seen that x = 2  f mm, where f is the focal length of the lens. The important points about this…

1)   Full form cylindrical ring gauge:  The gauging surface is in the form of an internal cylinder and whose wall is thick enough to avoid deformation under normal conditions of use. 2)  Gap gauge:  It has one flat surface and one cylindrical surface, the axis of the two surfaces being parallel to the axis of the shaft being checked.  The surfaces constituting the working size may both be flat or both cylindrical also. The gauges (for internal taper) are marked with a ring on the gauge planes another ring to indicate the minimum depth of internal taper.   The distance between the two ring marks „Z‟ corresponds to the permissible deviation of the gauge plane for particular taper.  For testing the external taper of the tanged end shank, the ring gauge is inserted, as far as it goes with light pressure.   At the extreme position, no part of the tang under test should extend beyond the surfaces A, B and C. The shank surfaces may however, lie flush with these surfaces.

The various types of limit gauges used for gauging internal diameters of holes are: 1)    Full form cylindrical plug gauge:   The gauging surface is in the form of an external cylinder.  Generally a small circumferential groove is cut near the leading end of the gauge and the remaining short cylindrical surface is slightly reduced in order to act as a pilot. 2)   Full form spherical plug or…

Every gauge is a copy of the part which mates with the part for which the gauge is designed.  For example, a bush is made which is to mate with a shaft; in this case, the shaft is the mating part. The bush is check by a plug gauge which in so far as the form of its surface and its size is concerned, is a copy of the mating part (shaft). Taylor‟s principle:  According to Taylor, „Go‟ and „No Go‟ gauges should be designed to check maximum and minimum material limits which are checked as below: „Go‟ limit: This is applied to upper limit of a shaft and lower limit of a hole. „No Go‟ limit: This is applied to lower limit of a shaft and the upper limit of a hole. Taylor‟s principle states that the „Go‟ gauges should check all the possible elements of dimensions at a time (roundness, size, location, etc.) and the „No Go‟ gauge should check only one element of the dimension at a time. Based on Taylor‟s principle, „Go‟ gauge is designed for maximum material condition and „No Go‟ gauge is designed for minimum material condition.

These are inspection tools for rigid design, without a scale, which serve to check the dimensions of manufactured parts.  Gauges do not indicate the actual value of the inspected dimensions on the Work.  They can only be used for determining as to whether the inspection parts are made within                            the specified limits.  These gauges are made up of suitable wear resisting steel and are normally hardened to not less than 750 HV and suitably stabilized and ground and lapped. The „Go‟ and „No Go‟ gauges may be in the form of separate single ended gauge, or may be combined on one handle to form a double ended gauge.  Progressive gauge is the single ended gauge with one gauging member having two diameters to the „Go‟ and „No Go‟ limits respectively.

Cylindrical rollers with their lengths equal to their diameters may be used as gauges, secondary to block gauges (slip gauges).  These are produced to fine tolerances.

These  gauges  are  otherwise  called  as  Gauge  blocks  or  Block  gauges  and  are  universally accepted as end standards of length in industry.  Slip gauges are rectangular blocks of high grade steel (or tungsten carbide) with less co-efficient of thermal expansion.  These blocks are highly hardened (more than 800 HV) through out to ensure maximum resistance to wear and are then stabilised  by  heating  and  cooling  successively  in  stages  so  that  the  hardening  stresses  are removed.  After hardening, they are subjected to lapping to a high degree of finish, flatness and accuracy.   The cross sections of these gauges are 9 x 30 mm for sizes up to 10 mm and 9 x 35 mm for larger sizes.  The dimension (height) is marked on one of the measuring faces of gauge blocks. Wringing of Slip gauges: The slip gauges are wrung together by hand through a combined sliding and twisting motion. The air gap  between the gauge faces is expelled out  and the adhesion is caused partly by molecular attraction and partly by atmospheric pressure. The gap between the two wrung slip gauges is only of the order of 0.00635  m which is negligible. Selection of Slip gauges…

It is a precision instrument employed to compare the dimension of a given component with a working standard (generally slip gauges). It does not measure the actual dimension but indicates how much it differs from the basic dimension (working standard). Uses of Comparator:   For calibrating the working gauges   Used as working gauges   Used as final inspection gauges Essential characteristics of a good Comparator:   Robust design and construction…
